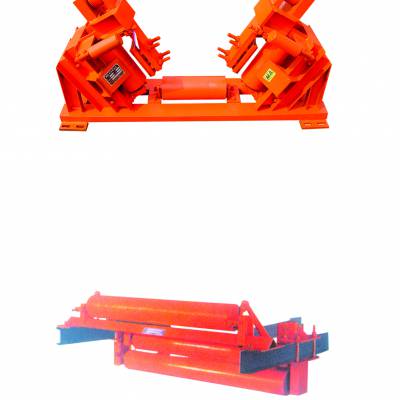

DDZ型断带抓捕器   带式输送机用断带抓捕器断带保护装置 断带捕捉器

DDZ型带式输送机用断带抓捕器（以下简称断带抓捕器）该产品，提高了产品性能，扩大了保护的范围，广泛适用于矿山、冶金、电力、港口码头等上运行输送机的胶带保护。特别适用于大倾角、大运量、长距离的上山***型或普通型胶带输送机。 当带式输送机发生断带或逆止器失效时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带，并具有防止胶带跑偏的功能。在需要时可起卡带器的作用

工作原理：
　断带保护装置沿带式输送机多处安装，当皮带正常运行时，中部的单向辊轮随皮带转动，左右两楔形闸块处于皮带下方且与皮带不接触，上闸块调整到皮带两侧，且与皮带纵向平行。当发生断带时，下滑上闸块快速转动到皮带上方，楔形闸块继续沿楔形槽运动，将下滑的皮带夹持制动在上闸块与楔形闸块之间。
性能特点：
1、楔块自锁制动皮带，无需外动力
2、闸块与皮带面接触，制动面大，不伤皮带
3、上闸块可摆动，可打开，上下伸缩可调
4、可以根据运载量，调整上闸块上方的螺栓，设定上闸块伸人皮带的长度 5、关键部件镀锌处理，防止锈蚀。
6、整体式的安装支架，强度大，安装方便。
7、可以根据用户要求，配装皮带断带报警装置。
相关参数：
1、单侧制动宽度（可调）：100～150mm
2、额定制动力：50KN/套
3、保护装置破坏载荷：≥100KN

4、断带滑动距离：300～800mm
适用工况：
1、带宽为650～2000mm的上运带式输送机
2、刚性架式和吊挂式带式输送机
3、带式输送机的倾角：α≥6°
4、槽型托辊槽角：适用于各种槽角
1、在检查、调整、更换零件时，必须停车、切断电源。
2、断带抓捕器在输送机上的安装数量、间距应符合表1、表2的规定，否则将不能***可靠的抓捕保护作用。
3、抓捕后应注意：
（1）断带抓捕器抓捕后应及时对皮带进行处理，不要使皮带和抓捕器长时间处于抓捕状态。
（2）首先应检查断带抓捕器有无变形，各焊缝有无开焊，发现问题及时更换；同时应检查各处紧固件是否松动，并应全部紧固一遍。
（3）应检查摩擦片总成及逆止托辊运转是否灵活可靠，无阻滞现象，配合有无松动，如发现问题，严禁使用，及时更换。

不同带强、带宽和倾角的允许安装间距：

●额定制动力：30kN
